pada kesempatan ini akan saya tangani sebuah TV led merk polytron ukuran 32", dengan kerusakan gambarnya tidak ada/gelap, namun suara siaran ada terdengar.
sedikit cara memeriksanya dengan sebuah senter arahkan miring didepan layar dan nampak gambar samar samar. dan itu menandakan lampu penerangan latarnya bermasalah atau blok mesin untuk menyalakan lampunya yang rusak.
Tes komponen pendukung seperti resistor, dioda, elco maupun mosfet nampaknya normal,. karena dinyalakan awal sesaat menyala diukur ada tegangan sesuai kerja dari lampu latar itu sendiri.
akhirnya bongkar unit panel layar depan dan ukur beberapa pin chip lampu led nampak ada yang putus ataupun short.
penggantian led backlight pun wajib dilakukan karena memang dikategorikan rusak dan harus diganti semua blok.
akan tetapi lampu backlight yang ada stocknya berbeda modelnya namun dengan soket yang sama, jumlah chip/kancing lampu yang sama dan tegangan kerja sama.
yang berbeda hanya posisi kutub input tegangan kerjanya yang terbalik.
dan juga beberapa penyesuaian baut dan lubang tabir pemantul sinar cahayanya.

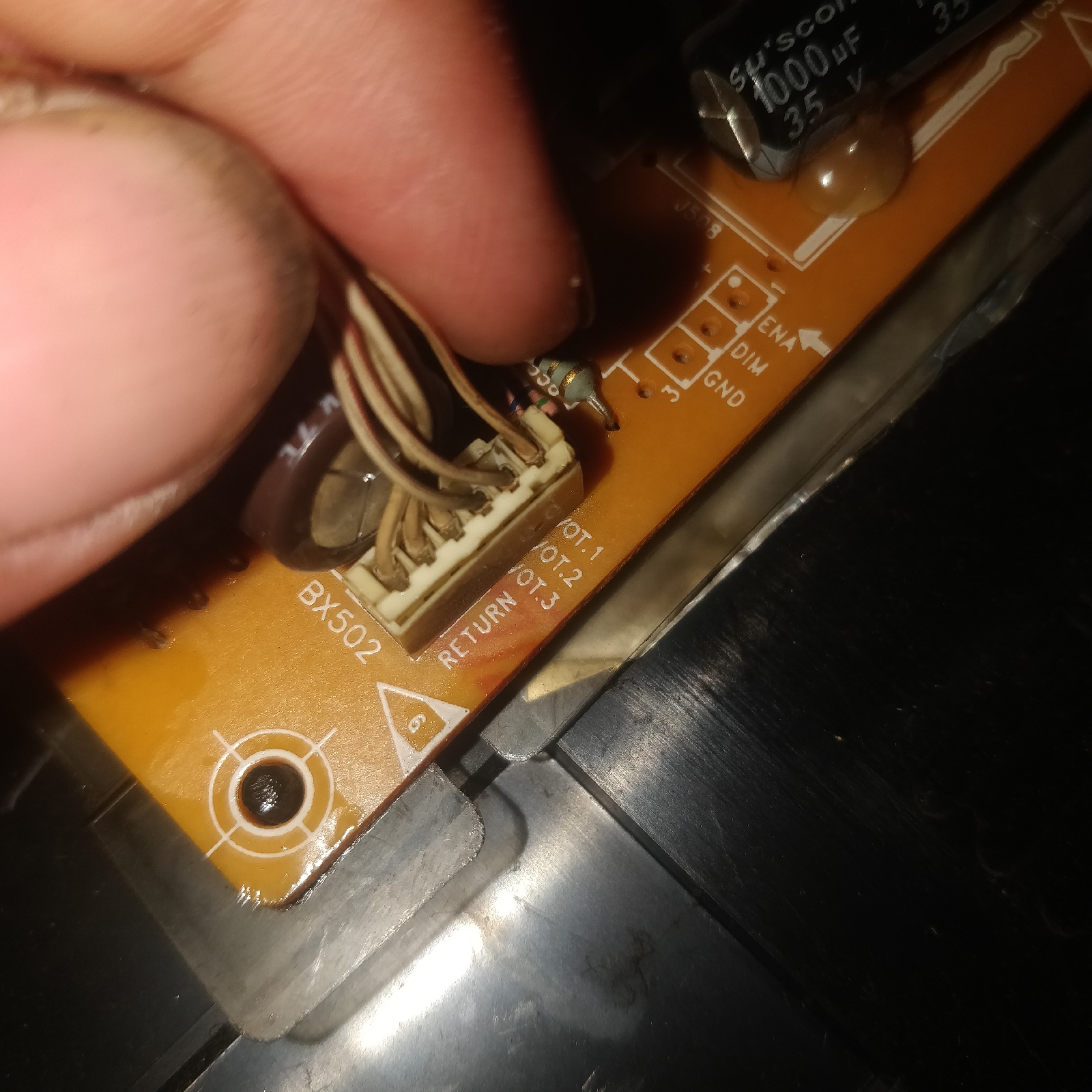

lalu membalikkan soket di bagian mainboard dikarenakan perbedaan posisi kutub tegangan kerja inputnya. daripada membalikkan soket di bagian backlight led yang susah atau memotong kabelnya.
"Soket inilah yang dilepas lalu dibalik posisinya."
dan saatnya test untuk kelayakan apakah normal menyala atau masih perlu penyesuaian lainnya.

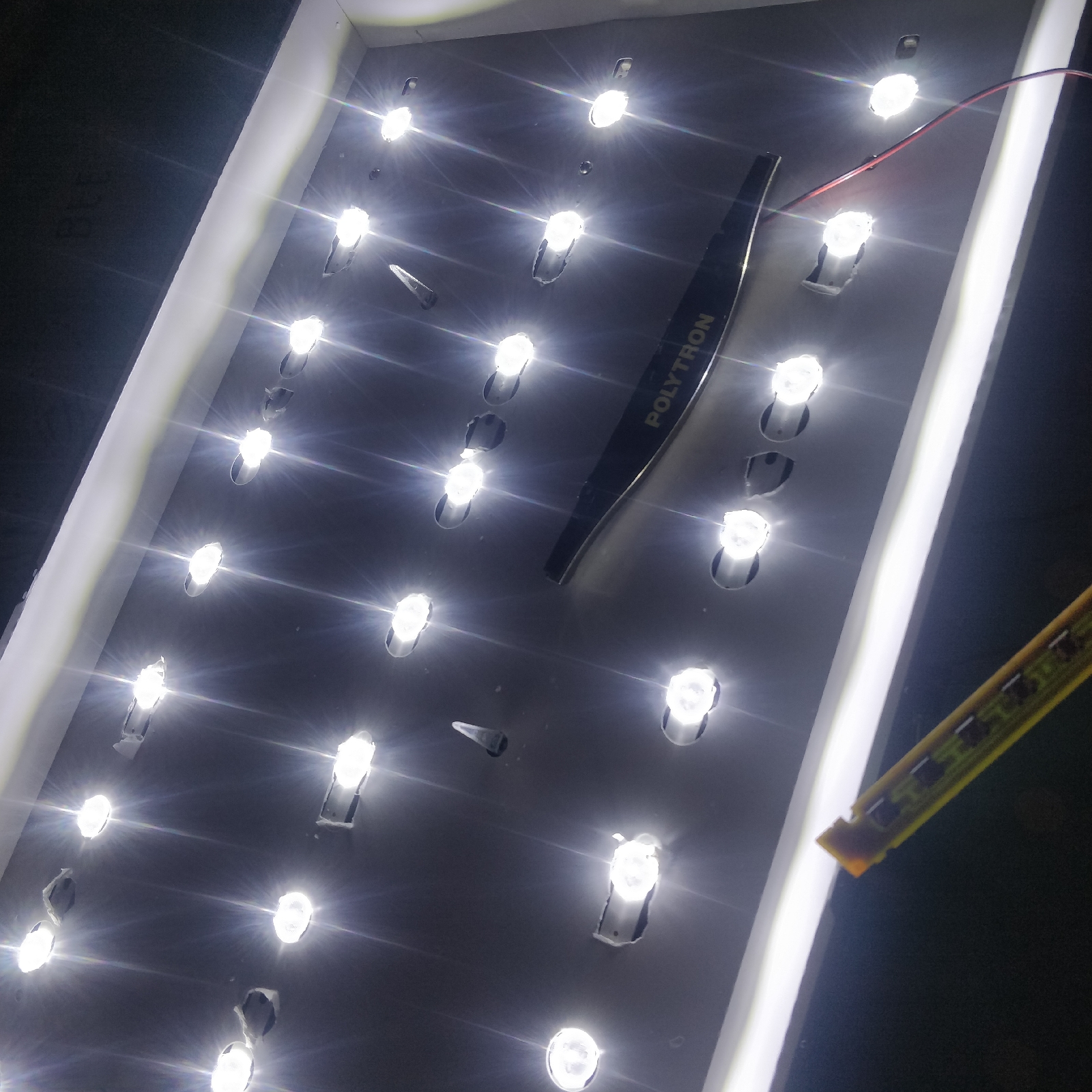

Alhamdulillah backlight menyala dengan normal..
dan akhirnya waktunya untuk memasang kembali panel layar dengan hati hati karena rawan pecah.
lalu menutup kembali case tv nya.
Saatnya antar ke pemiliknya..
